一个项目接入电网，方案做得再漂亮，图纸上的一根"多余"的线，就可能让整个接入方案卡住。
但这根线到底算不算"电磁环网"，很多人其实搞混了——包括我。
先从一个疑问说起
做绿电直连的人，十有八九都问过类似的问题：
"我厂区本来就有两段 10kV 母线，中间有个母联开关。风电接进来之后，母联合上、两台主变并列运行，这不是很正常吗？并列运行天天都在用，有什么问题？"
这个疑问非常合理。母联合上、主变并列，确实再正常不过。
但这句话里藏着一个概念误区：很多人（包括之前的我）把"母联合上"当成了"电磁环网"。其实——变电站母联合上，根本不叫电磁环网。
电磁环网到底是什么
先给结论，而且是经过确认的严格定义：
电磁环网，是两个不同电压等级的输电线路，通过变压器在两端相连，构成的闭环网架。
拆开看，缺一不可的三要素：
- 两个不同电压等级的输电线路（比如 110kV 线路 + 10kV 线路）
- 至少两台变压器（磁路耦合，两端各一台）
- 高压线路和低压线路经变压器两端相连，构成闭环

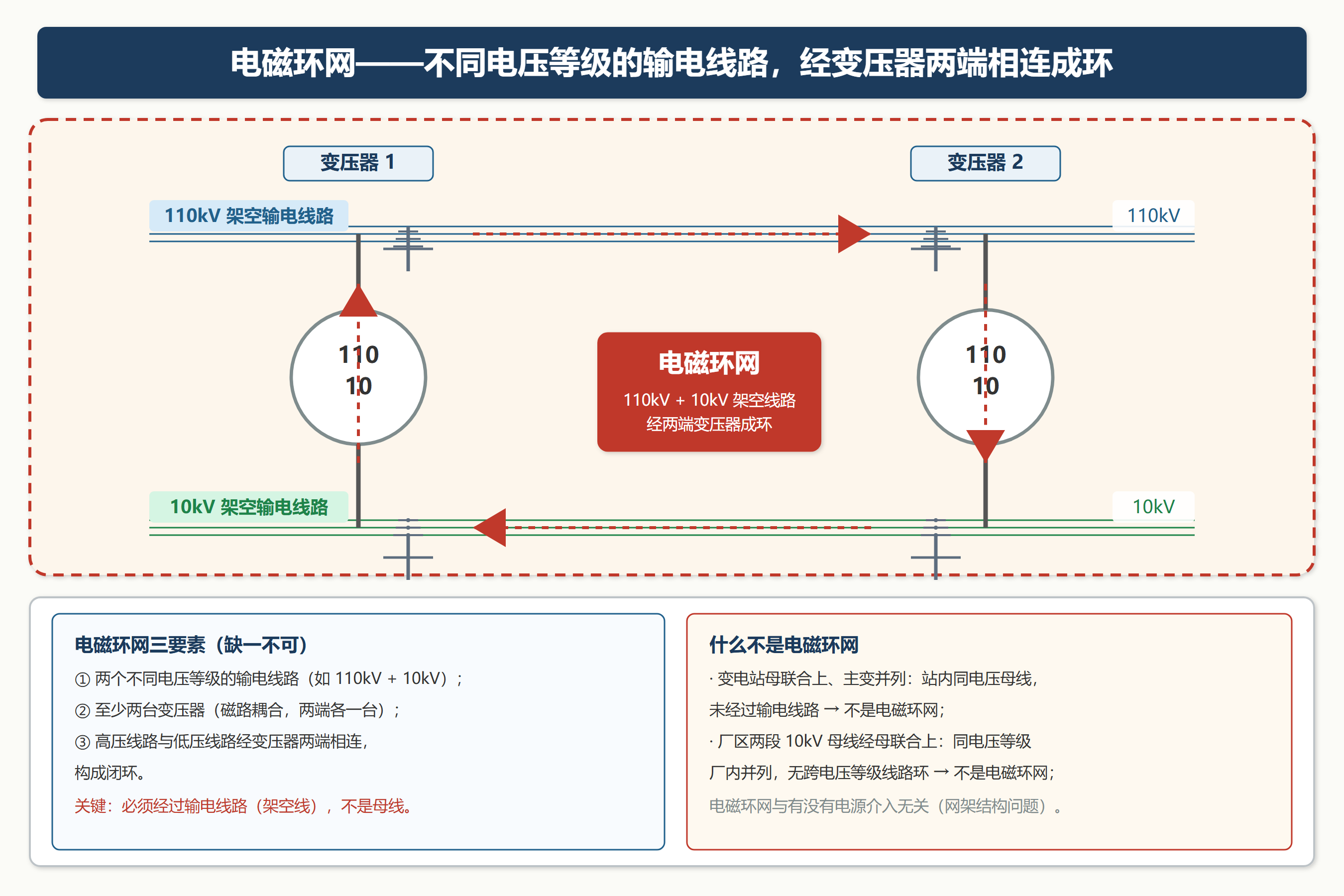

图 1｜电磁环网示意：110kV 线路与 10kV 线路，经两端变压器构成可绕行的闭环。
关键在"输电线路"这四个字。 只有站内母线、母联、变压器，但没有输电线路参与，是不构成电磁环网的。
什么不是电磁环网？——最容易搞混的三个场景
| 场景 | 是不是电磁环网 | 为什么 |
|---|---|---|
| 变电站母联合上（两台主变并列） | ❌ | 站内同电压母线并列，没经过输电线路 |
| 厂区两段 10kV 母线经母联合上 | ❌ | 同电压等级厂内并列，无跨电压等级线路环 |
| 110kV 线路与 10kV 线路经两台变压器两端相连 | ✅ | 跨电压等级线路 + 变压器 + 闭环，这才是电磁环网 |
还有一个要点：电磁环网跟有没有电源介入，关系不大。
- 电磁环网是网架结构问题——网架摆在那，它就存在
- 电源（风电）介入不会创造电磁环网，只是会让环里的潮流更复杂（可能出现反向），把风险放大
所以审查要分开看两件事：① 网架是不是电磁环网（结构） ② 环里接了电源后，潮流和保护行不行（运行）。
那"母联合上"到底算什么？——并列 vs 合环
母联合上不算电磁环网，但它确实是电网运行里要关心的事。它分两种：
- 并列运行：两台主变都从高压侧往下供，电流方向一致、总量可控。谁多供谁少供，调度心里有数。这是变电站的日常操作，完全安全（前提是短路电流校核通过）。
- 合环操作：倒闸时短时合上母联，环流、冲击电流要校核。这是运行操作，做完就解环。

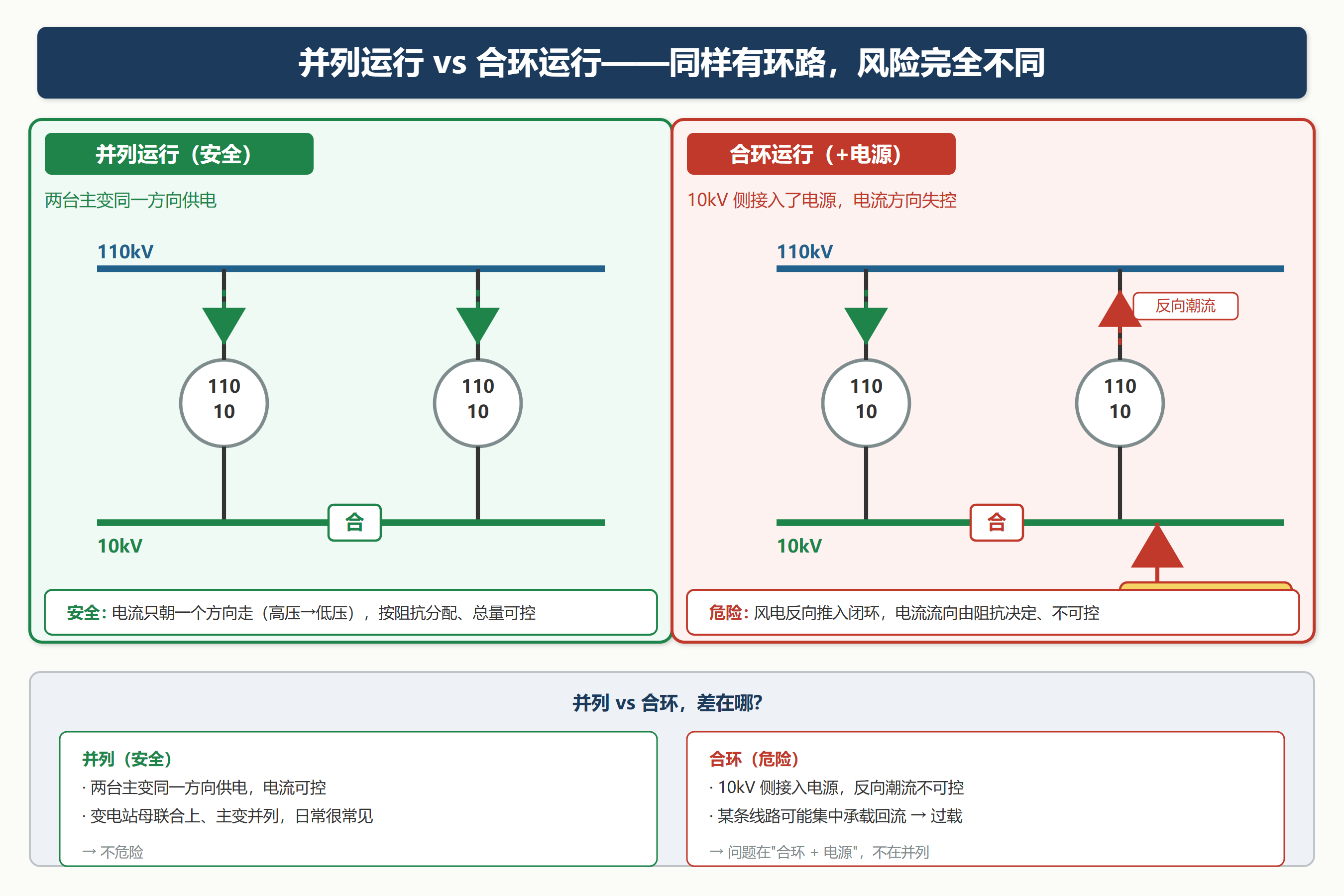

图 2｜并列 vs 合环：左边电流方向一致、可控；右边 10kV 侧接入电源后，出现朝上的"反向潮流"。
那为什么绿电直连项目要特别关注？因为风电接在 10kV 侧，10kV 侧一有电源，并列/合环时的潮流就从"单向"变"可能反向"：
- 反向过载：风电大发、负荷又低的时候，回流功率会集中往阻抗最小的那条线走。可能两台主变都没满载，某条 10kV 出线先过载了。
- 短路电流超标：并列/合环时故障电流由多路径同时供，可能超过开关设备遮断能力——故障切不掉，这是硬底线。
- 保护变复杂：环内故障电网侧和风电侧同时供电，保护要按双向重新整定。
- N-1 连锁：一条线跳闸，全部潮流瞬间压到另一条，可能连锁过载。
注意：这些是并列/合环运行的安全问题，不叫电磁环网。但它们同样是审查必查项——别因为"不是电磁环网"就忽略。
那绿电直连项目，到底要查什么？
分两层。第一层查网架，第二层查运行。
第一层：网架是不是电磁环网？
- 项目供电区域有没有两个电压等级的输电线路（如 110kV 线 + 10kV 线）？
- 它们是不是通过两台及以上变压器在两端相连？
- 是不是闭环？
三项都满足 → 是电磁环网，要做潮流、短路、保护专项校核。否则不是电磁环网。
第二层：并列/合环运行校核（即使不是电磁环网，也必须做）
这才是绿电直连项目落地时真正卡人的地方：
① 电源侧母线，单段还是双段？ 这是最核心的一问。

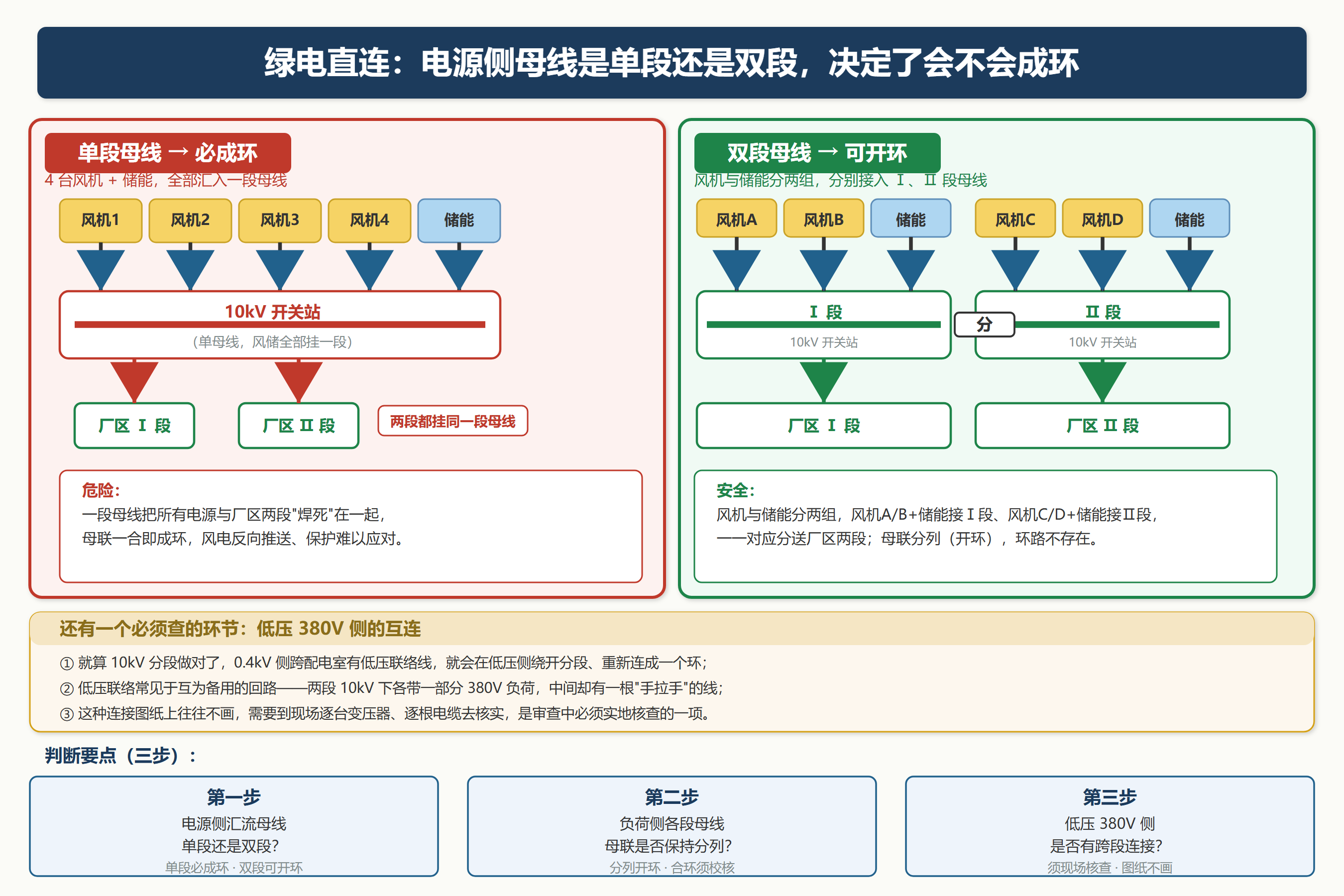

图 3｜单段 vs 双段母线：单段让厂区两段"焊死"在一起，母联一合就成 10kV 合环；双段配合母联分列才能开环。
- 单段母线：所有风机、储能、全部出线挂一段。厂区再多段母线，也等于被这一根母线"焊死"连在一起。母联一合，10kV 合环就成立了。
- 双段母线：每段独立带一部分电源、独立供厂区对应的一段，具备"开环"条件。
② 负荷侧各段母线，母联能不能保持分列？
就算电源侧是双段，厂区两段母线的母联也要分列（开环）运行，只有检修/故障切换才短时合环。母联长期合着，双段也白搭。
③ 低压 380V 侧，有没有跨段的电气连接？
最容易漏的一步。就算 10kV 分段做得干干净净，如果 0.4kV 侧跨配电室之间有一根低压联络线（互为备用、"手拉手"），那环就在低压侧悄悄成立，绕开了 10kV 分段。这种连接图纸上往往不画，必须到现场逐台变压器、逐根电缆去核实。
一句实话
绿电直连的初衷很干净：隔壁建风场、专线送过来、省掉远距离输电的费用。
但电网接入从来不是"拉根线"这么简单。项目在 10kV 侧接入了电源，就多了一堆要校核的问题——短路电流、反向潮流、合环操作、保护配合。
这些问题，不是电网在故意设卡。
它背后是一个朴素的工程逻辑：电源接入的位置和方式，决定了电流能不能被控制住。而电流一旦失控，出事的不是项目方，是整个电网的兜底安全。
所以，下次看到某个绿电直连项目的接入方案卡住，别急着说"又卡在电网了"。
先分清它卡在哪一层：是网架真构成了电磁环网，还是并列/合环的运行校核没过？ 两件事，别混为一谈。
以上为个人观察，不针对任何具体项目。图示意为通用电气结构，电压等级与接线方式仅作示例。
